製品の詳細

仕様書

仕様書については、弊社営業担当：郭（カク）kinoko@nbkibor.comまたはお問い合わせページよりリクエストをご送信ください。

公称断面積 (mm²)	導体外径 (mm)	絶縁体厚さ (mm)	シース厚さ (mm)	線心外径 (mm)	仕上外径 (mm)	概算質量 (kg/km)	最大導体抵抗（20℃）（Ω/km）
AL-CV
38	7.3	1.2	1.5	13.0	13.0	215	0.789
60	9.3	1.5	1.5	15.5	15.5	310	0.500
100	12.0	2.0	1.5	19.0	19.0	485	0.300
150	14.7	2.0	1.5	22.0	22.0	655	0.200
200	17.0	2.5	1.7	26.0	26.0	885	0.150
250	19.0	2.5	1.8	28.0	28.0	1070	0.121
325	21.7	2.5	1.9	31.0	31.0	1340	0.0932
400	24.1	2.5	2.0	34.0	34.0	1610	0.0757
AL-CVD
38	7.3	1.2	1.5	13.0	28.0	450	0.789
60	9.3	1.5	1.5	15.5	33.0	700	0.500
100	12.0	2.0	1.5	19.0	41.0	1020	0.300
150	14.7	2.0	1.5	22.0	47.0	1400	0.200
200	17.0	2.5	1.7	26.0	55.0	1850	0.150
250	19.0	2.5	1.8	28.0	60.0	2300	0.121
325	21.7	2.5	1.9	31.0	66.0	2930	0.0932
400	24.1	2.5	2.0	34.0	72.0	3310	0.0757
AL-CVT
38	7.3	1.2	1.5	13.0	28.0	680	0.789
60	9.3	1.5	1.5	15.5	33.0	985	0.500
100	12.0	2.0	1.5	19.0	41.0	1515	0.300
150	14.7	2.0	1.5	22.0	47.0	2050	0.200
200	17.0	2.5	1.7	26.0	55.0	2750	0.150
250	19.0	2.5	1.8	28.0	60.0	3300	0.121
325	21.7	2.5	1.9	31.0	66.0	4135	0.0932
400	24.1	2.5	2.0	34.0	72.0	4930	0.0757
AL-CVQ
38	7.3	1.2	1.5	13.0	28.0	890	0.789
60	9.3	1.5	1.5	15.5	33.0	1270	0.500
100	12.0	2.0	1.5	19.0	41.0	1990	0.300
150	14.7	2.0	1.5	22.0	47.0	2660	0.200
200	17.0	2.5	1.7	26.0	55.0	3580	0.150
250	19.0	2.5	1.8	28.0	60.0	4300	0.121
325	21.7	2.5	1.9	31.0	66.0	5400	0.0932
400	24.1	2.5	2.0	34.0	72.0	6480	0.0757

Q & A

アルミ導体ケーブルを銅導体ケーブルと比較した場合、最も大きな利点は何ですか？

●サブコン・プラントエンジニア向け：軽量化によりケーブル敷設作業の負担が軽減され、人件費の削減や工期短縮が実現します。また、ケーブル自体のコストも抑えられます。 ●ゼネコン向け：重量が軽いため作業効率が向上し、人員削減や工程短縮につながります。さらにケーブル費用も節約可能です。 ●施工・設計コンサルタント向け：軽量化により作業負荷が軽減され、工期の安定化や安全性の向上が期待できます。

銅ケーブルとの重量差はどの程度ですか？

アルミ導体ケーブルは、銅導体ケーブルに比べて断面積を1サイズ上げた場合でも、約30%軽量化されています。

ケーブルシースの色はカスタマイズ可能ですか？

当社ではお客様のご要望に応じて、指定の色でシースを製造することができます。

アルミ導体ケーブルが使用できない条件や場所はありますか？

●消防用ケーブル（FP-C）：800℃・30分間の通電性能が要求されるため、融点が660℃のアルミ導体は使用不可です。 ●太陽光発電用1500V直流ケーブル（PV-CQ）：電気設備技術基準で「導体は銅であること」と規定されているため、アルミ導体は適用できません。ただし、交流用や低圧直流用ケーブルでは問題なく使用できます。

アルミ導体ケーブルの耐久性はどのくらいですか？

従来の銅導体CVケーブルと同等の耐用年数を持ちます。

銅ケーブルとアルミケーブルで工具は共用できますか？

ケーブルカッターは共用可能ですが、アルミ導体を切断する前には工具に付着した銅粉を拭き取ってから使用してください。

アルミ導体ケーブルの端末処理は銅導体とどのように違いますか？

主な違いは以下の3点です： 1. 導体表面のブラッシングが必要 2. アルミ専用の端子を使用する 3. 導体の露出部分は防水テープで保護する

低圧アルミケーブル

高圧アルミケーブル

特別高圧アルミケーブル

高圧銅ケーブル

特別高圧銅ケーブル

電池-PCS接続用最適ケーブル

太陽光用直流ケーブル

低圧CV/IVケーブル

DC1500Vアルミケーブル

IEC仕様低/高圧銅・アルミケーブル

接続端子端末・工具類

太陽光関連製品

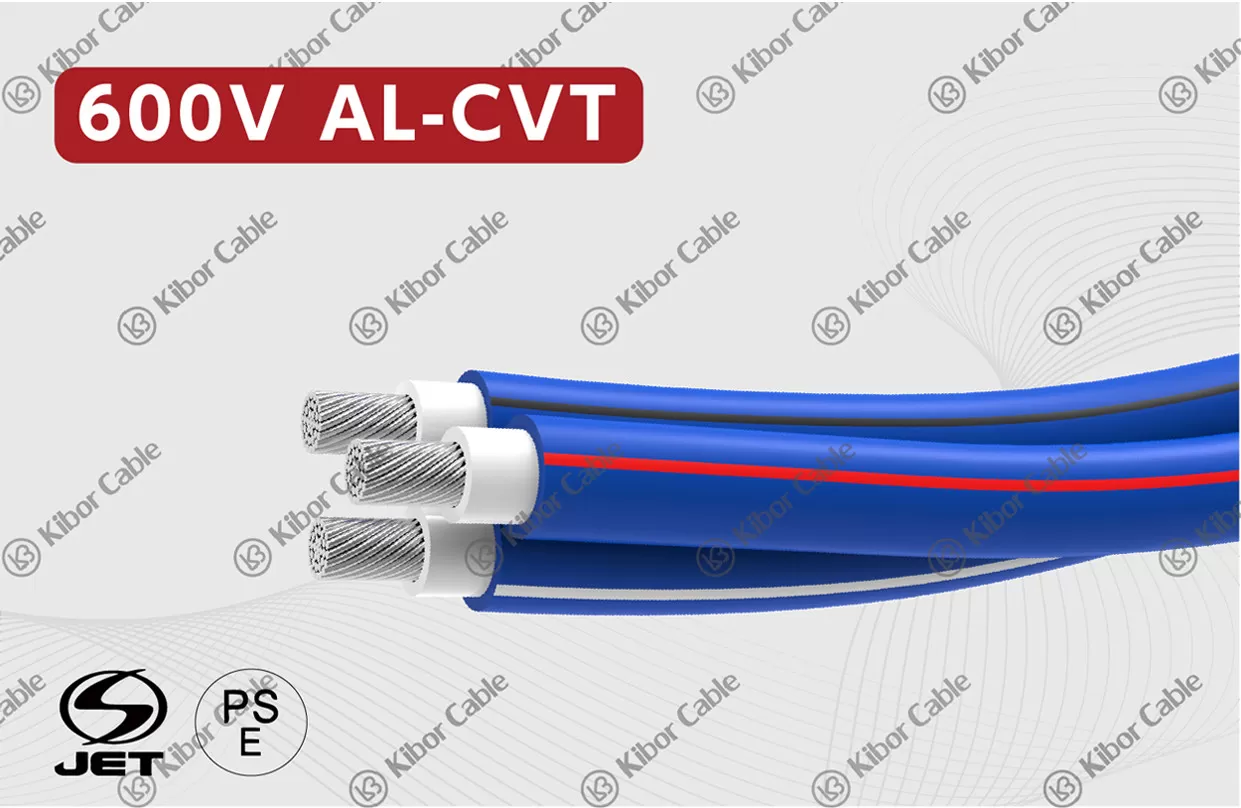

600V AL-CV(D・T・Q)アルミケーブル
